CLEBER

The new multi-purpose platform




Download disponibles (1) :


Data Sheet

CLEBER
[ ~ 203.54 KB - MD5: ]

Overview

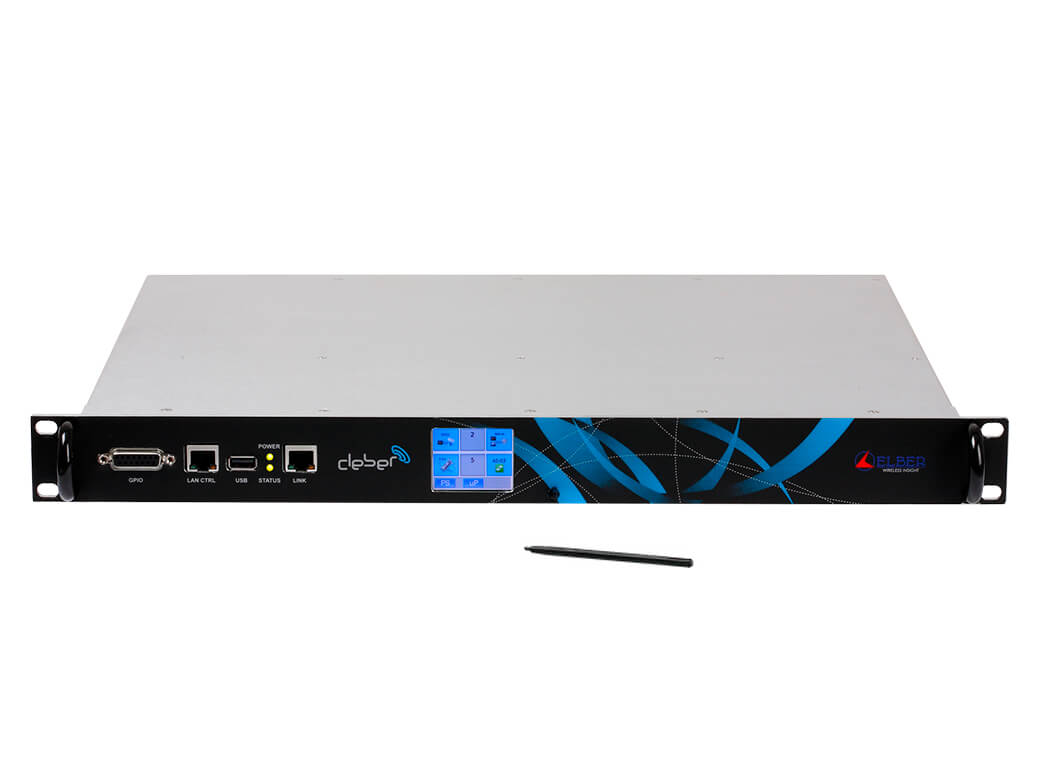

Cleber offers a powerful, flexible and modular hardware and software platform for broadcasting and contribution networks where customers can install up to six boards with no limitations in terms of position or number. Based on a Linux embedded OS, it detects the presence of the boards and shows the related control interface to the user, either through web GUI and Touchscreen TFT display. Power supply can be single (AC and/or DC) or dual (hot swappable for redundancy); customer may chose between two ranges for DC sources, that is 22-65 or 10-36 Vdc for site or DSNG applications.
Thus Cleber can host any combinations of boards, there are particular applications and use cases that can be considered and described separately. Cleber is indeed the control unit for Elber portable link XPM; in case of transmitter control unit, the chassis is equipped with digital modulator (DVB-S/S2 and DVB-T), up-converter and, if needed, one or more encoders HD/SD (MPEG-2 or H-264) while in case of receiver control unit it would host digital demodulator, down-converter and decoders. For DSNG applications, the chassis can be equipped with encoder(s), TS switches, modulator(s), L-band switch and up-converter to C, Ku and Ka band. For the convergence to a broadband network, multiple ASI to IP and IP to ASI interfaces are available, both on fiber and copper support. For satellite DVB-S2 contribution to transmitting sites in a TV or radio network, a multistream or single stream receiver is available. For FM Radio applications, MPX and AES-EBU over ASI are available, for full quality digital transfer of original contents.

Características principales
  • Self-contained compact solution (1U RACK 19”)
  • Six plug-in slots available for any combination of boards
  • TFT front panel control
  • Embedded Linux OS
  • AC and DC inputs
  • WEB interface, SNMP v2 and GPIO
Applications
  • DVB-S/S2 Modulator, Multistream, ASI inputs, L-band and IF output
  • DVB-S/S2 Receiver, Multistream, 4 ASI outputs, L-band input
  • C, Ku, Ka band up converter
  • TS network adapter (Broadcast and Telco networks convergence)
  • MPEG-2 HD/SD 1080p Encoder and Decoder, 4:2:0/4:2:2
  • H.264 HD/SD 1080p Encoder and Decoder, 4:2:0/4:2:2


Vaya a la sección: Satellite Equipment | Portable Microwave Link | TS Processing | Audio Processing

Satellite Equipment


DVB-S/S2 Multistream Receiver



DSNG


La serie de aparatos CLEBER cuenta con una vasta gama de accesorios y fichas plug-en de última generación capaz de satisfacer las exigencias de los principales broadcaster y operatorios en ámbito del satélite.

La alta versatilidad del producto es garantizada por una simple combinación de los módulos que permite de implementar indiferentemente las funciones de modulador o demodulador DVB-S/S2 ùnico y multistream a una serie de accesorios cuál intercambiadores en banda L, Up-converter, encoder, decoder, etc.

XS4 - Receptor SAT Single/Multistream DVB-S/S2

El XS4 es un receptor satélite DVB-S/S2 Single/multistream con entrada L-Band in F(f) y 4 salidas ASI BNC (75 OHM); puede ser conectado con cualquier tipo de LNB. Ocupa 1 slot.

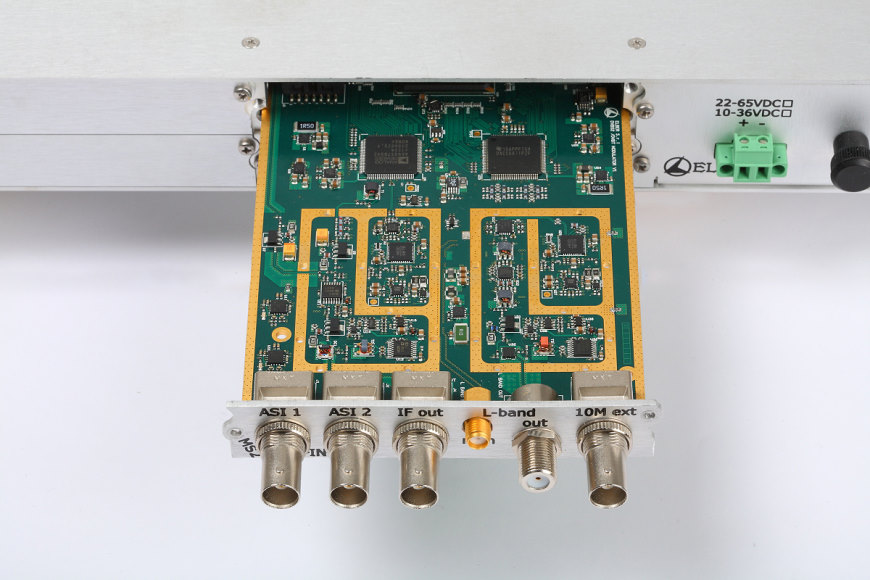

MS2 - Modulador Multistream DVB-S/S2 e DVB-T

El MS2 es un modulador standard DVB-S/S2 e DVB-T con 2 entradas ASI (8 ISI máximo), salida L-band y 70 MHz. Ocupa el lugar de un slot.


Portable Microwave Link


Transmitter Control Unit (XPM)



Receiver Control Unit (XPM)


CLEBER también es la unidad de control del puente móvil XPM; en caso de unidad de control del transmisor, el chasis es equipado con modulador digital, DVB-S/S2 y DVB-T, up-converter y, si solicitara, uno o más encoder HD/SD, MPEG-2 y H -264, mientras que la unidad de control del receptor puede alojar el demodulador, el down-converter y eli decodificador.

DS2 - Demodulador DVB-S/S2 e DVB-T

El DS2 es un módulo plug-in para el aparato CLEBER con funciones de demodulador DVB- S/S2 y DVB-T, con entrada 70 MHz y salidas ASI. Ocupa 1 slot.


UXT - Unidad de control Tx

El UTX es un módulo plug-in para el aparato CLEBER con funciones de unidad de control para el transmisor de radioenlaces móviles modelo XPM. Ocupa 2 slots.


UXR - Unidad de control Rx

El UXR es un módulo plug-in para el aparato CLEBER con funciones de unidad de control para el receptor de radioenlaces móviles modelo XPM. Ocupa 2 slots.


TS Processing


ASI, SMPTE-310 and E1 boards


CLEBER también es la unidad de control del puente móvil XPM; en caso de unidad de control del transmisor, el chasis es equipado con modulador digital, DVB-S/S2 y DVB-T, up-converter y, si solicitara, uno o más encoder HD/SD, MPEG-2 y H -264, mientras que la unidad de control del receptor puede alojar el demodulador, el down-converter y eli decodificador.

RMX04 - Agregador ASI 4 entradas

La tarjeta RMX04 puede agregar de manera “transparente” hasta 4 transmisiones en una sola transmisiòn ASI propietario. La tarjeta tiene entonces 4 entradas y 1 salida, todas sobre conectores BNC (75 OHM). La tarjeta ocupa 2 slots del CLEBER.


RMX14 - Agregador ASI 9 entradas

La tarjeta RMX14 puede agregar de manera “transparente” hasta 9 transmisiones en una sola transmisiòn ASI propietario. La tarjeta tiene entonces 9 entradas y 1 salida, todas sobre conectores BNC (75 OHM). Ocupa 2 slots.


DMX04 - Desagregador ASI 4 salidas

La tarjeta desagregador DMX14 puede devolver de manera “transparente” las (4) transmisiones orijinales partiendo de la transmisiòn ASI proprietario. La tarjeta tiene entonces 1 entrada y 4 salidas, todas sobre conectores BNC (75 OHM). Ocupa 1 solo slots del CLEBER.


DMX14 - Desagregador ASI 9 salidas

La tarjeta desagregador DMX14 puede devolver de manera “transparente” las 9 transmisiones orijinales partiendo de la transmisiòn ASI proprietario. La tarjeta tiene entonces 1 entrada y 9 salidas, todas sobre conectores BNC (75 OHM). Ocupa 2 slots.


AS03 - ASI switch 3 salidas

El AS03 es un ASI switch con 2 entradas y 3 salidas, (o viceversa) con conectores BNC (75 Ohm) y ocupa un slot de los 6 disponibles en el Cleber.


AS13 - ASI switch 7 salidas

El AS13 es un switch ASI que ocupa 2 de los 6 slots disponibles; tiene 3 entradas y 7 salidas todas sobre BNC (75 OHM) conectores.


AS-23 - Doble ASI Switch

El AS-23 es una tarjeta plug-in para el CLEBER con funciones de un doble ASI Switch que se compone de 3 entradas y de 2 salidas para ambos los módulos. Esta tarjeta ocupa 2 slots.


AD03 - Distribuidor ASI 4 salidas

El AD03 es un distribuidor ASI con 1 entrada (BNC 75 Ohm) y 4 salidas ASI (BNC 75 Ohm) de las cuales una pass- through. Ocupa 1 slot.


AD13 - Distribuidor ASI 9 salidas

El AD13 es un distribuidor ASI con 1 entrada (BNC 75 Ohm) y 9 salidas ASI (BNC 75 Ohm) de las cuales una pass- through. Ocupa 2 slots.


AD23 - Doble distribuidor ASI

El D23 es un módulo plug-in para el CLEBER con funciones de un doble distribuidor con 4 entradas y 1 salida. Ocupa 2 slots.


310M-SW - Distribuidor y switch SMPTE-310M

El 310M-SW es un módulo plug-in para el CLEBER con funciones de distribuidor y switch de señales SMPTE-310. La tarjeta tiene 12 conectores BNC y ocupa dos slots.


E1-SW - Distribuidor y switch E1

El E1-SW es una tarjeta plug-in para el CLEBER con funciones de distribuidor y switch de señales E1. La tarjeta tiene 6 inout RJ48C y ocupa el lugar de una slot.


Audio Procesing


ASI to AES3 and AES3 to ASI converter


CLEBER también es la unidad de control del puente móvil XPM; en caso de unidad de control del transmisor, el chasis es equipado con modulador digital, DVB-S/S2 y DVB-T, up-converter y, si solicitara, uno o más encoder HD/SD, MPEG-2 y H -264, mientras que la unidad de control del receptor puede alojar el demodulador, el down-converter y eli decodificador.

SRS-03 - Convertidor AES3 / ASI

El SRS-03 es un módulo plug-in para el aparato CLEBER con funciones de convertidor de AES3 a ASI, sin compresión, con 4 entradas (necesita el SRS04 en codìfica). Ocupa 1 slot.


SRS-04 - Convertidor ASI / AES3

El SRS-04 es un módulo plug-in para el aparato CLEBER con funciones de convertidor de Asi a AES3, sin compresión, con 4 salidas (necesita el SRS03 en codìfica). Ocupa 1 slot.
