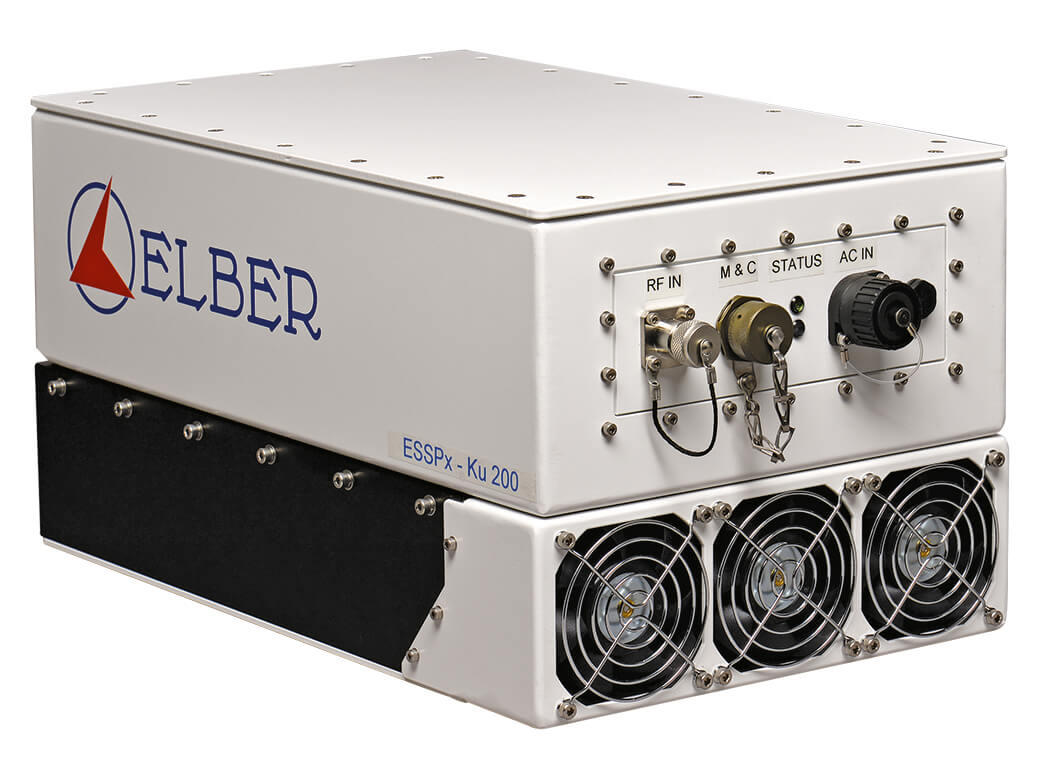

ESSPx-Ku200

SSPA/SSPB Ku-Band 200W GaN




Download disponibles (1) :


Data Sheet

ESSPx-Ku200
[ ~ 1332.60 KB - MD5: ]

Overview

El ESSPx es la nueva serie de amplificadores a estado sólido desarrollada y producida por Elber con tecnología de transistores a GaN y potencia de salida entre 50W y 200W.
Siendo disponible también como SSPB, con upconverter embebido, el ESSPA-Ku200 es la versión con 200W de salida.
El ESSPx es una unidad única, que comprehende fuente de poder y sistema de refrigeración, disponible en una caja a prueba de agua por una instalación y operación outdoor seguras.
La seguridad de la operación es garantizada también a través de un apagón automático software/hardware de los transistores de potencia en caso de alarmas de alta temperatura, demasiada corriente o alta potencia reflejada.
El amplificador tiene un circuito de relevamiento y medida de la potencia directa y reflejada muy preciso, por una correcta configuración y monitoreo del equipo.
La combinación de amplificadores básicos de 100W es solamente por vía mecánica, a través de combinadores en guía de onda, así que las prestaciones puedan ser sencillamente replicadas en toda la línea de producción.
La configuración del equipo puede ser local o remota a través de una conexión Ethernet, con página web embebida.
Es también disponible un sistema de redundancia, con manejo autónomo de la solución 1:1 entre las unidades principal y segundaria, o opcionalmente con Master Control Unit (MCU) externa, con equipo CLEBER (una unidad por 2 amplificadores).

Características principales
  • SSPA y SSPB
  • Tecnología GaN
  • Potencia de salida 200 W (PSAT)
  • Alta ganancia y linealidad
  • Utilizo externo
  • Protegido en todo contra alta temperatura, consume anómalo y VSWR demasiado
  • Ajuste fino de la ganancia
  • Puerta de monitoreo disponible
  • Manejo de redundancia 1:1 autónomo
  • M&C a través de conexión Ethernet
